摘要：應用活性炭對廢舊有色聚酯織物降解產物進行脫色處理，并通過白度值儀測定對脫色效果進行表征。通過分析降解產物與活性炭質量比、脫色溫度、脫色時間等3個主要影響因素對降解產物白度值值的影響，結果表明：在降解產物與活性炭質量比為1:1.5、脫色溫度為80℃、脫色時間60min的條件下，用活性炭處理有色聚酯織物的降解產物效果顯著，白度值可由未處理時的9.6%提高到72.55%。
聚對苯二甲酸乙二醇酯（PET），具有獨特的物理化學性能廣泛應用于紡織領域等，由于PET用量增加及自身自然分解難度大的特點中，造成廢棄PET產品囤積，不利于環境保護。廢棄PET紡織品的回收利用不僅可以堿輕對環境產生的污染，同時節約大量資源。廢舊紡織品的回收再利用受到廣泛關注。
有色廢棄PET產品由于色澤的影響，其應用范圍受到了很大的限制。廢棄PET回收方法一般分為物理回收法和化學回收法印。分別應用N，N-二甲基甲酰胺（DMF）和二甲亞砜（DMSO）對廢舊有色PET織物直接進行脫色，均可獲得較高的脫色率。對有色廢棄PET纖維采用超臨界甲醇在反應溫度為265℃、反應壓力為11MPa條件下，解聚30min后，再用溶解-熱過濾-沉析的方法脫色提純，可以將PET廢料中的分散染料有效去除。
本研究利用乙二醇醇解法對有色廢舊PET織物進行降解處理，然后利用活性炭進行物理吸附，可以較好的去處廢棄織物中的染料及雜質，后得到的降解產物對苯二甲酸乙二醇酯（BHET）可以獲得較高的純度和白度值，為后續道產品開發提供了較高的可行性，實現了廢舊資源再利用，同時降低了環境污染。
1 實驗部分
1.1 材料
乙二醇、乙酸鋅、活性炭，均為分析純，國藥集團化學試劑股份有限公司；廢棄分散染料染色的聚酯織物，波司登國際控股有限公司提供。
1.2 脫色效果評價
白度為白光（可見光）在物體上的總體反射率和各波段長反射的均勻程度，以白色含有量的百分率表示。氧化鎂和硫酸鋇通常被認為是理想的白色。白度的大小主要取決于總體反射率和反射均勻程度的大小。脫色效果主要根據脫色處理后所得降解產物的白度值大小來評價。
1.3 實驗方法
1.3.1 醇解有色廢棄PET織物
將0.4g乙酸鋅和400g乙二醇放人帶有溫度計、攪拌棒、冷凝管并充有氮氣保護的四口燒瓶平中，加熱使乙酸鋅完全溶解于乙二醉溶液中，將剪碎的廢棄滌綸織物放人四口燒瓶中，然后繼續加熱保持溫度在196℃，持續反應3h，整個反應過程保持攪拌和氮氣通人。反應結束后，在氮氣環境下，當反應液體溫度降至140℃以下，取下備用，將冷卻后的反應混合液體用去離子水稀釋至一定體積，然后置于80℃以上溫度水浴鍋中加熱20~30min后立即真空抽濾，如此連續抽濾3次盡可能除去降解產物中雜質后將所得濾液置于10℃環境中冷卻結晶24h，后將所得結晶物放于60~65℃真空干燥箱中干燥12h，制得的降解產物為針狀晶體。
1.3.2 脫色
將上述得到的降解產物與活性炭以一定比例溶解于200mL去離子水中，在一定溫度范圍內處理一段時間，然后直接過濾，收集過濾所得的活性炭干燥備用，將濾液置于5~10℃環境中冷卻結晶后抽濾，然后將所得產物放于60~65℃真空干燥箱中干燥后，采用白度值測試儀（CR-14型，日本儀器公司）測試并記錄每組樣品的白度值。
2 結果與討論
2.1 醇解產物的紅外分析

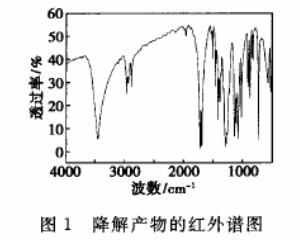

降解產物的紅外譜圖見圖1。從圖可知，3425.4lcm-1處的吸收峰是羥基的特征峰；2968.08cm-1處的吸收峰是苯環上羥基的特征峰，表明所分析物的結構中有苯環存在，1713.36cm-1處的吸收峰是羰基的特征峰，因此可得，所得降解產物的官能團與BHET的相對應。
2.2 降解產物與活性炭質量比對脫色效果的影響
設定降解產物與活性炭質量比在1:0.5到1:2.5之間，脫色溫度80℃，處理時間為60min，探究降解產物與活性炭質量比對產物白度值的影響，測得降解產物未脫色時的白度值為9.6%。

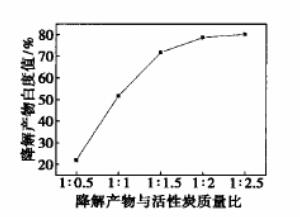

降解產物與活性炭質量比對其白度值的影響圖見圖2。從圖可知，當降解產物與活性炭質量比小于1:1.5時，隨著活性炭用量逐漸增加，降解產物白度值隨之顯著增加。但是當其質量比超過1:1.5時，降解產物白度值增加緩慢，基本趨于一致。這是由于當降解產物與活性炭質量比小于1：1.5時，隨著活性炭用量的不斷增加，對染料分子的吸附能力逐漸增加，染料濃度迅速降低，因此白度值可以顯著增加。然而，繼續增加活性炭用量，溶液中染料分子濃度已降至較低，染料已被活性炭吸附殆盡，降解產物的白度值趨于穩定。因此，當降解產物與活性炭質量比為1:1.5時，白度值已達72. 55%，已經可以達到后續再利用的要求。除此，如果活性炭的用量繼續增加，雖然白度值仍有提高，但是增幅不是很明顯，與此同時提高了成本。因此，選擇降解產物與活性炭質量比較佳值為1:1.5。
2.3 處理溫度對脫色效果的影響

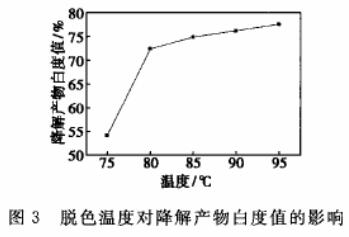

降解產物與活性炭質量比為1:1.5，脫色時間為60min，探究不同脫色溫度對降解產物白度值的影響，在實驗中，為使降解產物能夠完全溶解于水中選擇較低溫度為75℃。脫色溫度對降解產物白度值的影響圖見圖3。從圖3可知，當處理溫度為75℃時，降解產物的白度值已達54.18%；繼續升溫，降解產物白度值的增加幅度減小，后白度值基本趨于平衡，可見在此溫度范圍內溫度對于其白度值的影響不是很大；隨著溫度不斷提高，降解產物晶體逐漸溶于水中，其中染料分子隨溫度升高熱運動加快，增加了其與活性炭的接觸機會，因此最初階段表現為降解產物白度值增加，但隨著溫度繼續增加，這一作用增強趨勢逐漸減弱，白度值增加不明顯。溫度為80℃時，白度值可達72.55%，已遠遠高于標準白板白度值，完全滿足后續生產要求。綜上所述，選擇較佳脫色溫度為80℃。
2.4 處理時間對脫色效果的影響

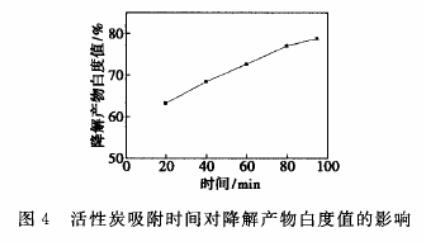

降解產物與活性炭質量比為1:1.5，脫色溫度為80℃，探究脫色時間對降解產物白度值的影響。活性炭吸附時間對降解產物白度值的影響圖見圖4。從圖可知，當活性炭吸附時為20min時，白度值從未處理的9.6%增加至63.2%，當吸附時間在60min時，白度值達到72.55%，已高于白板校準值。隨著時間的繼續延長，白度值仍繼續增加但增幅逐漸減弱。綜合考慮選擇較佳脫色時間為60min。
當降解產物與活性炭質量比為1:1.5，脫色時間為60min，溫度為80℃時，利用活性炭進行脫色處理，降解產物白度值值可達72.55%，脫色效果明顯。
3 結論
采用乙二醇醇解法對色廢棄PET在196℃條件下解聚3h，后所得降解產物為針狀晶體，然后利用活性炭進行脫色處理，較佳工藝條件為：降解產物與活性炭質量比為1:1.5、脫色溫度為80℃、脫色時間60min，經活性炭處理后，可以有效地去除降解產物中的染料和少量低聚物，降解產物的白度值 由未處理時的9.6%經處理后高達到72.55%，改善作用顯著，提高了降解產物在后加工過程中的可行性，實現了廢棄PET再循環利用。
